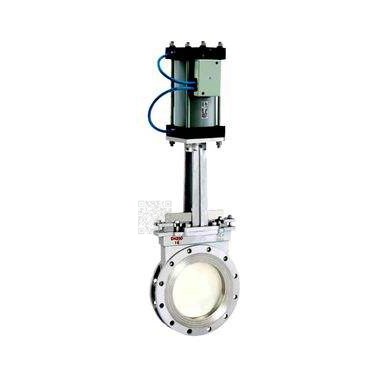

PZ673H、PZ673F、PZ673Y 氣動刀型閘閥（刀閘閥）：氣動驅動、對夾式連接、明桿平行式剛性單閘板，閥座密封面為硬質合金與聚四氟乙烯，公稱壓力 PN10~16，閥體材料為碳素鋼（PZ673H-10C~16C）、不銹鋼（PZ673F-10P~16P PZ673Y-10P~16P），具有排渣功能的的閘閥。

PZ673H、PZ673F、PZ673Y 氣動刀型閘閥通過配用電磁閥、接近開關等附件可以完成開、關兩位置的動作控制和信號輸出，也可以完成連續動作的自動控制。用戶可根據實際需要進行選擇。公稱通徑 DN50~DN800，工作壓力 1.0~1.6MPa。產品廣泛用于化工、煤碳、制糖、污水、造紙等領域，是一種理想的密封閥門，特別適合于造紙行業在管道上作調節和節流使用。

【產品性能參數】

PZ673H、PZ673F、PZ673Y 型氣動刀型閘閥（刀閘閥）主要性能參數 型號 PN 工作壓力 / MPa 適用溫度 / ℃ 適用介質

PZ673H-10C~16C 10~16 1.0~1.6 ≤ 100 紙漿、污水、煤漿、灰渣水泥混合物

PZ673F-10P~16P

PZ673Y-10P~16P

【產品零部件材料】

PZ673H、PZ673F、PZ673Y 型氣動刀型閘閥（刀閘閥）零部件材料 型號 材料

閥體 閥桿 密封面 填料

PZ673H-10C~16C WCB 2Cr13 硬質合金、聚四氟乙烯 V型聚四氟乙烯、柔性石墨環

PZ673F-10P~16P ZG1Cr18Ni9Ti 1Cr18Ni9Ti

PZ673Y-10P~16P CF8 (304) 0Cr18Ni9 (304)

【產品外形及結構尺寸 (PN10)】

PZ673H、PZ673F、PZ673Y (PN10) 型刀型閘閥（刀閘閥）外形及結構尺寸 (mm) DN L D D1 D2 H z×M

50 43 160 125 100 285 4×M16

65 46 180 145 120 298 4×M16

80 46 195 160 135 315 4×M16

100 52 215 180 155 365 8×M16

125 56 245 210 185 400 8×M16

150 56 280 240 210 475 8×M20

200 60 335 295 265 540 8×M20

250 68 390 350 320 630 12×M20

300 78 440 400 368 780 12×M20

350 78 500 460 428 885 16×M20

400 102 565 515 482 990 16×M22

450 114 615 565 532 1100 20×M22

500 127 670 620 585 1200 20×M22

600 154 780 725 685 1450 20×M27

800 190 1010 950 898 2000 24×M30
